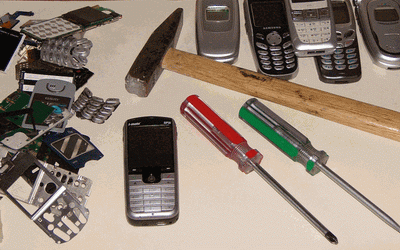

Мы продолжаем статьи ремонтно-технической тематики, и сегодня мы расскажем о том, как устроен мобильный телефон. Еще 20 лет назад использование сотовой связи было уделом обеспеченных людей, но сейчас мобильная связь стала доступной практически каждому – от школьника до пенсионера.
Естественно, что многие люди просто пользуются телефоном как средством связи, совершенно не задумываясь, как и он работает и из чего состоит. Действительно, а какое это имеет значение – если использовать телефон по его прямому назначению. Но человек - существо весьма любознательное, причем эта самая любознательность проявляется еще в самом раннем детстве. Помните время, когда главным при получении какой-нибудь новой игрушки, было желание ее разобрать? Лично я весьма смутно, но, по рассказам родителей, любовь к изучению внутренностей различных вещей была во мне всегда.
За прошедшие 20 лет мобильный телефон из обычного средства связи превратился в настоящее многофункциональное устройство. Современный мобильный телефон, в зависимости от степени насыщения функциями, совмещает: средство связи, радиоприемник, музыкальный проигрыватель, фотоаппарат, диктофон и многое другое, ну разве, что вышивать крестиком не умеет. По сути, он превратился в такую многоликую игрушку для взрослых. Человеческое любопытство не знает границ и у многих возникает естественный вопрос – а что внутри этой игрушки? Конечно, из-за простого любопытства разбирать устройство стоимостью несколько тысяч рублей как-то не хочется. В таком случае эта статья именно для Вас!
Мобильный телефон – это технически сложное устройство, сердцем которого является электронная плата, которая обеспечивает выполнение телефоном возложенных на него функций. По аналогии с компьютерами, ее часто называют материнской. К материнской плате подключаются различные устройства (дисплей, антенна и т.д.), которые обеспечивают взаимодействие телефона с сетью оператора и пользователем. Форма, размер и конструктивные особенности материнской платы телефона зависят от форм-фактора корпуса телефона и специфики обусловленной маркой телефона. И именно с корпуса целесообразно начать рассмотрение конструкции – ведь именно он находится на виду.
Корпусные части
В современных мобильных телефонах применяются корпуса трех основных форм-факторов – моноблок, книжка (раскладушка), слайдер, а также их вариации – флип (откидывающаяся крышка, закрывающая клавиатуру) и ротатор (части корпуса поворачиваются друг относительно друга). В настоящее время, телефоны двух последних форм-факторов – большая редкость. Корпуса в форм-факторе слайдер имеют несколько вариантов конструкций (за основу мы возьмем старенькие модели телефонов):
Сдвигается только клавиатура. В закрытом состоянии клавиатура загораживает часть экрана. Примером подобной конструкции является LG G5500.
Сдвигается только экран. В закрытом состоянии экран загораживает часть клавиатуры. Пример – FLY VK 4500.
Сдвигается экран и часть клавиатуры. Обычно в эту часть входят джойстик, софт-клавиши, клавиши приема и отбоя вызова. Самая распространенная вариация слайдера. Пример – BenQ-Siemens AL21.
Естественно, что конструкция телефона оказывает непосредственное влияние на его внутреннее устройство – в телефонах с корпусами, имеющими подвижные части, обязательно присутствует гибкий шлейф, соединяющий двигающиеся части телефона между собой. Кстати, перетирание (излом) именно этого шлейфа является одной из распространенных неисправностей телефонов «подвижных» форм-факторов. В ряде телефонов в состав гибкого шлейфа входят и другие компоненты – дисплей, динамики и т.д. Примером телефона с подобным шлейфом является Philips 330.

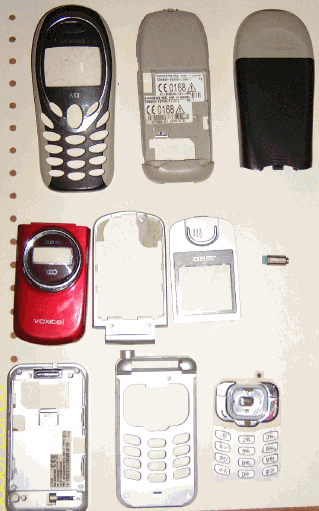

Корпус телефона в форм-факторе «моноблок» обычно состоит трех составных частей – передней и задней панелей и средней части. Задняя панель часто бывает совмещена с крышкой аккумуляторного отсека или с аккумулятором. Совмещение крышки аккумуляторного отсека с аккумулятором характерно для моделей азиатско-китайского производства – Samsung, LG, Pantech, Fly и т.д. Средняя часть корпуса моноблочного телефона может быть как видимой (Sony Ericsson K700, Samsung C100), так и скрытой от пользователя (Motorola C650). В состав корпуса телефона форм-фактора книжка обычно входят верхняя и нижняя части корпуса и поворотный механизм. Корпуса телефонов форм-фактора слайдер обязательно включают в свой состав салазки, по которым осуществляется скольжение частей корпуса друг относительно друга. В свою очередь верхняя и нижняя часть корпусов «книжек» и «слайдеров» обычно состоят из двух или трех частей. Также в качестве отдельной части корпуса можно выделить стекло дисплея.

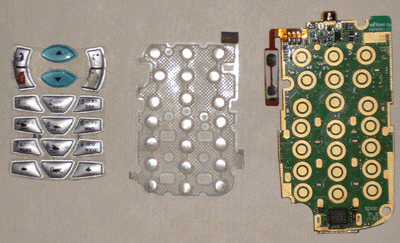

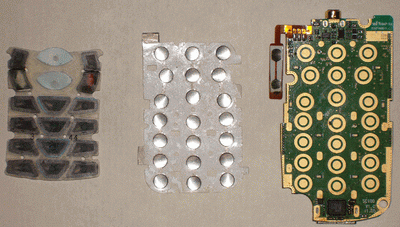

Клавиатура в сотовых телефонах любого форм-фактора состоит из двух частей. Первая из них видимая пользователю обычно представляет собой пластиковые клавиши на гибкой подложке. Вторая из них скрыта и представляет собой подложку с металлическими пластинами, которые замыкают контакты на плате клавиатуры. Конструктивно, плата клавиатуры может быть как совмещена с материнской, так и быть отдельно от нее (Siemens C65). В некоторых телефонах плата клавиатуры и ее подложка совмещены с гибким шлейфом (Motorola RAZR V3).
Аккумулятор

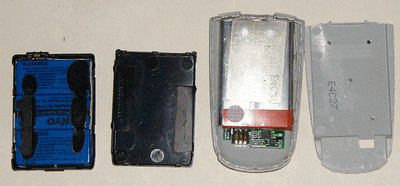

Аккумулятор является важнейшим узлом мобильного телефона, ведь именно он обеспечивает его функционирование. По своему типу аккумуляторы, применяемые в мобильных телефонах, бывают никель-металлогидридные (Ni-Mn, применялись в старых моделях телефонов, обладают эффектом памяти), литий-ионные (Li-On), литий-полимерные (Li-Pol). Никель-металлогидридные аккумуляторы для мобильных телефонов обычно состоят из трех аккумуляторных батарей круглой (Alcatel OT-310) или квадратной (Siemens M35) формы.
Литий-ионный и литий-полимерные аккумуляторы обычно состоят из одной аккумуляторной батареи и электронного блока. Функциями электронного блока аккумуляторов данных типов является защита аккумуляторной батареи от глубокого разряда (менее 3 В) или перезаряда (более 4,2 В). Если не углубляться в техническую терминологию – данный блок представляет собой электронный включатель, разрывающий цепь одного из выводов аккумуляторной батареи. Именно наличие этого блока объясняет то обстоятельство, что телефон, которым не пользовались длительное время – может не включиться и отказывается заряжаться.
Дисплей

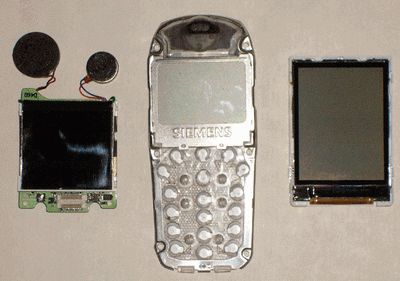

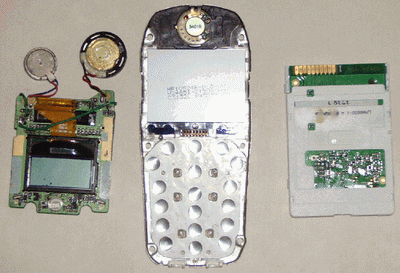

В мобильные телефоны устанавливают дисплеи различных типов – черно-белые и цветные, выполненные по технологиям STN, UFB, TFT, OLED и другим. Естественно, что дисплеи, изготовленные по разным технологиям, имеют отличия в качестве изображения, однако с точки зрения конструктивного исполнения дисплеи телефонов можно разделить на две группы – присоединяемые к плате через разъем находящийся на гибком шлейфе и припаиваемые к ней (LG G1800, Samsung X100). В телефонах с форм-факторами слайдер или книжка часто используют так называемый дисплейный модуль – дисплей (или два дисплея) на одной плате. На эту же плату припаяны все вспомогательные компоненты необходимые для работы дисплейного модуля и разъем для подключения гибкого шлейфа. Кстати, из-за использования дисплейного модуля, замена дисплея в телефонах с форм-факторами книжка или слайдер стоит дороже аналогичных работ в моноблочных телефонах. Также в состав дисплейного модуля могут входить динамики телефона
Прочие механические части

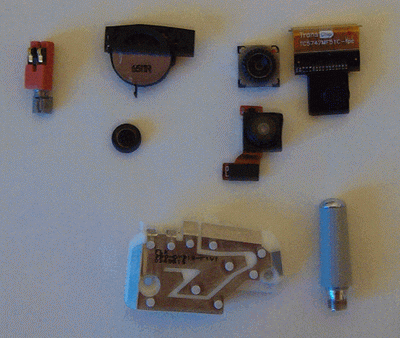

Также в состав телефона входит микрофон, разговорный и полифонический динамики, камера, вибромоторчик. Функциональное назначение данных блоков вполне понятно. В ряде телефонов для разговора и проигрывания мелодии может использоваться один и тот же динамик. Динамики в телефонах могут быть жестко припаяны к материнской палате, но чаще всего, они фиксируются к корпусу телефона и соединяются с материнской платой через разъем или группу подпружиненных контактов. Соединение микрофонов с материнской платой телефонов осуществляется аналогично. Однако в телефонах азиатско-китайский производителей часто встречается ситуация, что микрофон припаян к материнской плате. Камеру обычно также присоединяют к материнской плате телефона через разъем, который конструктивно может быть двух типов – на гибком шлейфе и с жесткой фиксацией.
Одной из самых важных частей мобильного телефона является антенна. В настоящее время, подавляющее большинство телефонов оснащены антенной распложенной внутри корпуса. Конструктивно антенны большинства телефонов представляют собой штырек или пластину особой формы. Форма штырька более характерна для внешних антенн, (Motorola V500), хотя были и внутренние антенны подобного вида (Fly S288). Именно местоположение антенны и расстояние от нее до головного мозга, а также мощность излучения телефона, определяют его потенциальную опасность для здоровья человека. По поводу того, насколько реален этот вред, ведутся ожесточенные споры, однако, сомневающиеся могут выбрать телефон с антенной максимально удаленной от уха. В этом плане выгодно отличаются раскладные телефоны, так как в них антенна обычно расположена в нижней части корпуса. Особенно выгодно в этом плане отличается Motorola RAZR V3 – у нее антенна расположена возле микрофона и, следовательно, максимально удалена от головного мозга.
Подводя итог
В статье рассмотрены основные механические части, входящие в состав мобильного телефона. Естественно, данное рассмотрение является весьма обобщенным, однако по нему можно составить общее представление, как устроена эта игрушка для взрослых. Более подробное описание порядка разборки телефона, перечень его механических частей и методика их замены описаны в Service Manual, который по своей сути является руководством по ремонту, предназначенным для сервисных центров. Надеюсь, мой небольшой обзор окажется для вас полезным, но исключительно для пополнения багажа общих знаний.
