Простейший механический ремонт мобильного телефона. Часть I
Все изложенное в статье является частным мнением автора, которое может не совпадать с чьей-либо позицией. Автор не несет ответственности за какие-либо убытки, прямые или косвенные, нанесенные использованием изложенной информации.
В статье, посвященной вопросу выполнения ремонта мобильного телефона собственными силами, были рассмотрены ситуации, когда самостоятельный ремонт мобильного телефона возможен и целесообразен, а также определены места приобретения запчастей. Однако для успешного выполнения операции по ремонту этого недостаточно – ведь необходимо произвести диагностику и выполнить разборку мобильного телефона.
Диагностируем неисправность

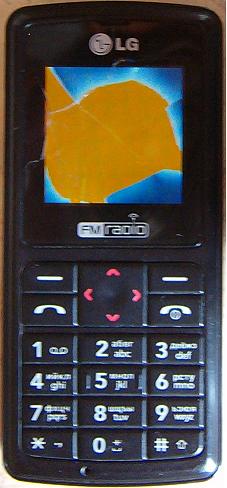

В ситуациях, когда ремонт мобильного телефона по силам обычному пользователю, диагностика неисправностей достаточно проста – как правило, неисправный элемент виден невооруженным глазом – потертый корпус, разбитый (раздавленный) дисплей. Кстати, в части случаев, при повреждении дисплея может быть разбито (треснуто) его защитное стекло, являющееся элементом корпуса. При ремонте подобных телефонов следует, в обязательном порядке, выполняют замену соответствующего корпусного элемента. Если этого не сделать, то дисплей, установленный на замену, может вскоре повторить судьбу своего предшественника, так как он будет лишен защиты.
Диагностика поврежденных гибких шлейфов в телефонах «подвижных» форм-факторов (раскладушка, слайдер, ротатор), в случаях, когда нет явных повреждений корпуса, исключительно по результатам осмотра внешнего вида, затруднительна. Как же поступить в этом случае? Ведь неисправность может быть вызвана чем-то более серьезным, чем повреждение гибкого шлейфа. Во-первых, как правило, повреждение шлейфа возникает без каких-либо внешних воздействий, просто, вследствие обычного механического износа компонента. Во-вторых, при повреждении гибкого шлейфа, работоспособность телефона обычно сохраняется, но не в полном объеме – может отсутствовать изображение на дисплее, звук в динамиках.
Диагностирование подобной неисправности в телефонах форм-фактора раскладушка несколько проще, так как при повреждении шлейфа, телефон всегда включается и если установить в него SIM-карту с отключенной проверкой PIN-кода, даже в случае, когда нет изображения на дисплее – можно будет звонить и принимать звонки.
В телефонах форм-фактора слайдер, как правило, кнопка включения, чаще всего, вынесена в сдвигаемую часть корпуса, поэтому при повреждении гибкого шлейфа телефон может не включаться. В остальных случаях, процесс диагностики поврежденных шлейфов у слайдеров, не отличается от подобного процесса для раскладушек. Окончательные заключение о неисправности может быть вынесено после разборки телефона и внимательного осмотра гибкого шлейфа, а ряде случаев – только после его замены.
Инструмент для разборки телефона
Выполнение механического ремонта мобильного телефона, впрочем, как и любых других видов ремонтных работ, невозможно без соответствующего оборудования и инструментов. Основной операцией при выполнении механического ремонта, представляющей определенную сложность, является разборка телефона. Итак, что нам понадобится:
Отвертки, с формой шлица, соответствующей профилю головки винтов (шурупов) телефона. В телефонах чаще всего применяются винты с крестовым или звездочкообразным профилем. Причем в одном телефоне могут применяться винты с различными профилями и размерами головок. Для удобства работы желательно иметь пинцет. В настоящее время в продаже присутствуют специализированные наборы отверток для разборки мобильного телефона, в которые входят отвертки наиболее распространенных типоразмеров, а также один или два пинцета.
Приспособления для открытия мобильного телефона. Общее требование к данному приспособлению – оно должно быть сделано из мягкого материала, чтобы не повредить пластмассу корпуса телефона. Можно приобрести как готовое приспособление, так и использовать старую SIM-карту. Аккуратное вскрытие корпусов ряда моделей телефонов, например, Siemens A35, M35, S35, S45 без специальных приспособлений чрезвычайно затруднительно.
Небольшая коробочка, в которую будем складывать снимаемые с телефона части;
Тонкая и острая игла. Ее основным предназначением будет демонтаж резиновых и других заглушек. Также она используется для демонтажа защитного стекла дисплея в телефонах форм-фактора раскладушка.
Service manual, который представляет собой инструкцию для сервисных центров. В зависимости от уровня авторизации сервисного центра им предоставляется документация разной степени детализации. Например, при авторизации первого уровня сервисному центру предоставляется документация лишь по выполнению несложного механического ремонта, а вот при авторизации третьего уровня – у сервисного центра уже присутствуют электрические схемы и т.д. Формально говоря, service manual содержит конфиденциальную информацию, не предназначенную для широкого распространения. Однако, в настоящее время, для большинства моделей сотовых телефонов service manual могут быть найдены в Интернете. Данный документ рекомендуется внимательно изучить до выполнения каких-либо действий над телефоном.
Разборка телефонов форм-фактора моноблок
Разборка телефонов в корпусах данного форм-фактора является наиболее просто операцией. Как правило, корпус телефона данного типа состоит из трех составных частей – передней панели, средней части и крышки аккумуляторного отсека, в ряде случаев совмещенной с аккумулятором. Рассмотрим порядок разборки моноблочного телефона на примере LG KG270.
Выключают телефон, отсоединяют аккумулятор, вынимают SIM-карту. Если телефон поддерживает карты памяти – ее также удаляют.

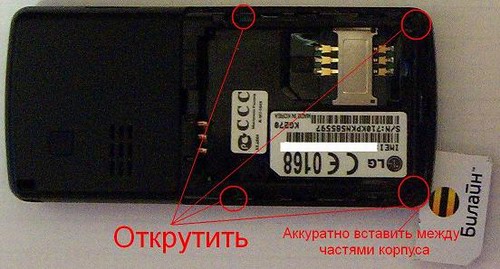

Находят в аккумуляторном отсеке винты, соединяющие половинки корпуса телефона и откручивают их.
Аккуратно вставляют приспособление для открытия телефона в щель между лицевой панелью и средней частью корпуса, и медленно, слегка нажимая, проводят ей вокруг корпуса телефона с целью открытия защелок.
Аккуратно по периметру открывают защелки удерживающие плату и вынимают ее.
После излечения платы можно выполнить необходимые операции – замену дисплея или корпуса. Дисплеи мобильных телефонов обычно соединяют с платой телефона гибким шлейфом, который подключается с помощью разъема. При замене дисплея, если разъем его виден без снятия дисплея – вначале отсоединяют от него шлейф, ведущий к дисплею, а затем открывают защелки, удерживающие дисплей на плате. Если данную операцию выполнять в иной последовательности – возможно повреждение дисплейного шлейфа. В случаях, когда разъем распложен под дисплеем – вначале открывают защелки удерживающие дисплей, а затем отсоединяют шлейф от разъема, при этом придерживая дисплей.
При извлечении дисплейного шлейфа из разъема не следует применять силу – при этом Вы может повредить разъем или шлейф и телефону понадобиться серьезный ремонт. Для подключения дисплеев многие телефоны используют разъем состоящий из двух частей – неподвижного блока контактов и прижимающего шлейф фиксатора. При извлечении дисплейного шлейфа из подобных разъемов вначале поднимают прижимающий фиксатор, а затем без приложения каких-либо усилий вынимают шлейф.
При выполнении замены корпуса телефона, до установки в него платы, следует перенести в новый корпус все компоненты, закрепленные на старом корпусе, если они, в новом корпусе, не установлены изначально. Для телефона, изображенного на рисунке (разобранный_телефон), с задней части переносят – антенну, полифонический динамик, вибромотор, контакты аккумуляторной батареи, декоративную заглушку подключения антенного кабеля, а с передней – разговорный динамик и клавиатуру. Также, на части нового корпуса следует перенести все уплотнители, наклейки, резиновые заглушки. Сборку телефона выполняют в порядке обратном разборке.
В следующей части будет продолжено рассмотрение особенностей разборки телефонов различных форм-факторов. Помните, при демонтаже или установке каких-либо элементов не следует применять грубую силу – это не ведет к достижению положительного результата, но в разы повышает вероятность вывести телефон из строя. Будьте внимательны и аккуратны – и все у Вас получится!
