Простейший механический ремонт мобильного телефона. Часть IIIБиблиотека: Советы, личный опыт

Простейший механический ремонт мобильного телефона. Часть III

В предыдущих статьях при рассмотрении методик проведения простейшего механического ремонта телефона собственными силами были рассмотрены способы диагностирования неисправности, перечислен необходимый для работы инструмент и приведен порядок разборки телефонов в корпусах форм-фактора моноблок. Разборка телефонов в корпусах данного типа является более простой операцией по сравнению с разборкой телефонов «подвижных» форм-факторов – раскладушка и слайдер.

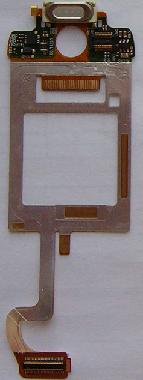

Принципиальным конструктивным отличием телефонов «подвижных» форм-факторов является наличие специального (межплатного) шлейфа, которые соединяет между собой две половинки телефона. Формы и конструкции межплатных шлейфов, как и набор установленных на них компонентов, могут быть самыми разными. В простейшем случае межплатный шлейф представляет собой несколько токопроводящих дорожек, на гибкой основе, которые с обеих сторон выведены на разъемы. Гибкий шлейф подобного типа используется, например, в мобильном телефоне LG G5500. В зависимости от модели телефона, на межплатном шлейфе могут быть размещены какие-либо компоненты – различные резисторы, динамик и т.д. Также существуют модели телефонов, у которых межплатный шлейф совмещен с контактной подложкой клавиатуры. В ряде моделей телефонов межплатный шлейф присоединен к дисплею пайкой.

Кстати, именно из-за наличия гибкого шлейфа телефоны подвижных форм-факторов считаются, принципиально, менее надежными, чем их моноблочные варианты. Строго говоря, это действительно так – телефоны подвижных форм-факторов, при идентичности внутренней начинки, потенциально менее надежны своих моноблочных собратьев, из-за вероятности перетирания (поломки) межплатного шлейфа. Однако при этом не стоит забывать, что стоимость межплатного шлейфа, для подавляющего большинства моделей не превышает 150-200 рублей, а работа по его замене не слишком сложна, хотя и требует внимательного отношения.

В случаях, если целью самостоятельного ремонта, является замена межплатного шлейфа, при приобретении запасных частей следует выбирать шлейфы с компонентами и коннекторами (разъемами) в сборе. Несмотря на то, что они дороже своих «голых» вариантов (просто гибкий печатный проводник необходимой формы), при использовании шлейфов «в сборе» ремонт можно выполнить самостоятельно, а для перенесения на «голый» шлейф необходимых компонентов и разъемов нужно паяльное оборудование и навыки работы с ним.

Механический ремонт мобильного телефона


Разборка телефонов форм-фактора раскладушка

В общем случае, телефоны данного форм-фактора представляют собой две половинки, соединенные между собой поворотным механизмом. Обычно, в верхней половинке корпуса (флипе) размещены – дисплейный модуль и разговорный динамик, а в нижней половинке – основная (материнская) электронная плата, клавиатура и микрофон. Полифонический динамик и модуль камеры могут находиться как в верхней, так и в нижней части корпуса.

При выполнении механического ремонта для замены дисплея, как правило, достаточно разобрать верхнюю часть корпуса, а для замены межплатного шлейфа – придется разбирать обе части корпуса, а также поворотный механизм. В моделях, где дисплей, пайкой соединен с межплатным шлейфом, для замены дисплея также придется разбирать телефон полностью. Перед выполнением работ по разборке телефона – необходимо внимательно просмотреть Service Manual на разбираемую модель, так как разборка каждой модели телефонов в форм-факторе раскладушка может иметь различные особенности.

Хотелось бы еще раз напомнить – при разборке телефона не следует применять грубую силу, Вы можете серьезно повредить аппарат. В телефонах подвижных форм-факторов очень часто винты, соединяющие части телефона между собой, бывают закрыты различными декоративными заглушками или наклейками, либо защитным стеклом дисплея. Поэтому при отсутствии Service Manual вначале необходимо вынуть из отверстий корпуса телефона все заглушки, а лишь потом откручивать винты и пытаться разобрать телефон. Порядок разборки телефонов в форм-факторе раскладушка, для наглядности, будет рассмотрен на примере нескольких моделей. Все работы по разборке аппарата следует выполнять только со снятым аккумулятором, в противном случае – Вы можете вывести телефон из строя.

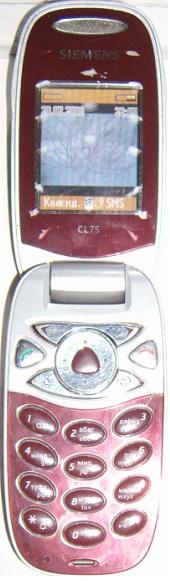

Разборка мобильного телефона Siemens CL75

Разборка нижней половины данного телефона особой сложности не представляет. Ее выполняют в следующем порядке:


  1. Выключают телефон, снимают крышку аккумуляторного отсека, отсоединяют аккумулятор, вынимают SIM-карту;

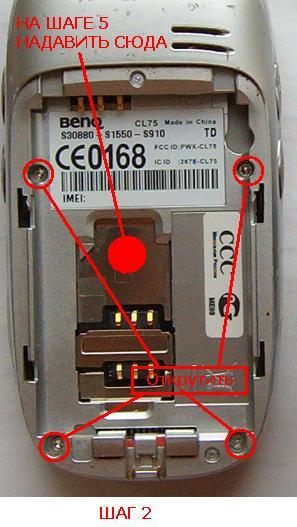

  2. Откручивают 4 винта, находящиеся в аккумуляторном отсеке;

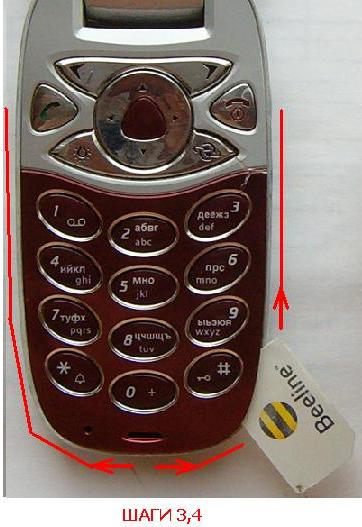

  3. Открывают телефон и вставляют приспособление для вскрытия телефонов в щель между декоративной накладкой клавиатуры и нижней частью корпуса;

  4. Для освобождения защелок удерживающих декоративную накладку клавиатуры приспособлением проводят по полудугам от нижней точки, где находится разъем для подключения зарядного устройства до, соответственно, клавиш посыла и отбоя вызова, после чего снимают декоративную накладку клавиатуры;

  5. Слегка надавив на металлическую площадку, расположенную чуть выше контактов SIM-карты, освобождают электронную плату телефона;

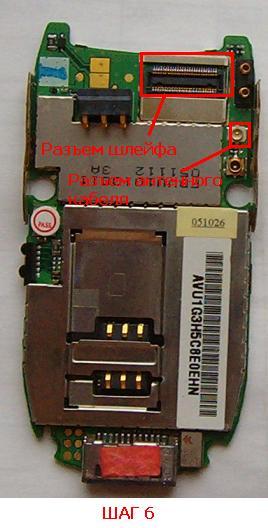

  6. Отсоединяют разъемы интерфейсного шлейфа и антенного кабеля, после чего плату вынимают из корпуса.


Механический ремонт мобильного телефона

Механический ремонт мобильного телефона

Механический ремонт мобильного телефона

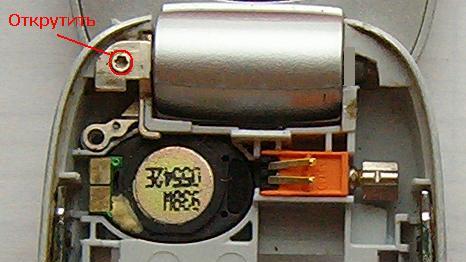

Разборку поворотного механизма в данном телефоне выполняют следующим образом:


  1. Откручивают винт, удерживающий проходную втулку поворотного механизма, в которой проходит гибкий шлейф;

  2. Закрывают телефон;

  3. Со стороны винта открученного на шаге 1 поднимают верхнюю часть корпуса, относительно нижней и аккуратно высвобождают втулку поворотного механизма.


При разборке поворотного механизма не следует применять силу – Вы можете сломать элементы корпуса или порвать межплатный шлейф.

Механический ремонт мобильного телефона

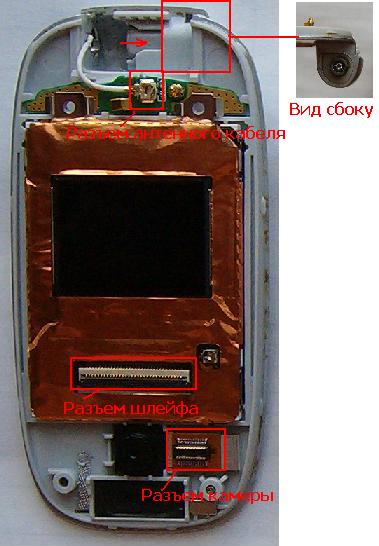

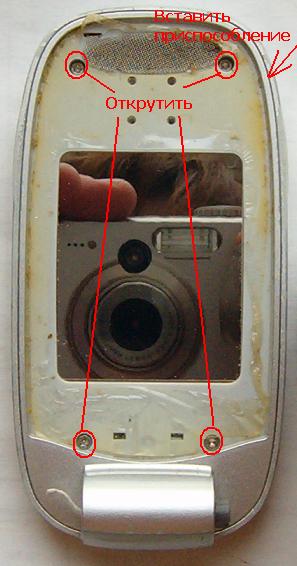

Разборку верхней части корпуса выполняют следующим образом:


  1. С помощью острой иглы поддевают защитное стекло дисплея за один из краев и снимают его;

  2. Откручивают 4 винта, крепящих переднюю панель к крышке верхнего флипа;

  3. Аккуратно вставляют приспособление для открытия телефонов в цель между крышкой верхнего флипа и передней панелью, после чего проводят им по всей длине щели с целью открытия всех защелок;

  4. Снимают верхнюю крышку.


Механический ремонт мобильного телефона

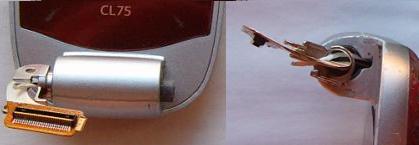

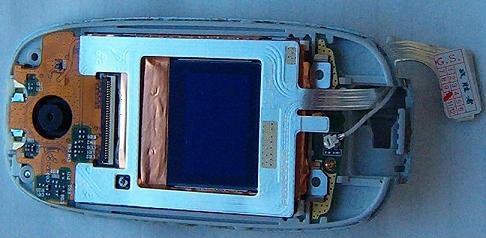

В рассматриваемой модели телефона для снятия или установки межплатного шлейфа необходимо снять поворотный механизм, надавив отверткой на боковую часть втулки.

Механический ремонт мобильного телефона


Сборку телефона выполняют в порядке, обратном разборке, однако для наглядности рассмотрим этот процесс подробнее. Исходное состояние телефон разобран до состояния необходимого для замены шлейфа. Сборку телефона выполняют в следующем порядке:


  1. Подсоединяют камеру к межплатному шлейфу;

  2. Вставляют контакты шлейфа в разъем находящийся на дисплейном модуле и фиксируют шлейф прижимной планкой разъема;

  3. Проводят межплатный шлейф через отверстие в поворотном механизме и вставляют дисплейный модуль в переднюю панель флипа. При выборе положения шлейфа ориентируются на положение камеры – камера должна быть направлена объективом к наружной стороне корпуса телефона. При выполнении данной операции следует быть особенно осторожным, чтобы не повредить межплатный шлейф;

  4. Аналогичным образом вставляют антенный кабель (белый провод)

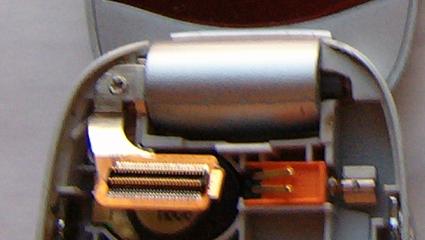

  5. Устанавливают на место втулку поворотного механизма;


  6. Механический ремонт мобильного телефона


  7. Устанавливают верхнюю крышку. Установку верхней крышки начинают с защелки находящейся возле поворотного механизма;

  8. Закручивают 4 винта, фиксирующих переднюю панель в верхней крышке;

  9. Устанавливают защитное стекло дисплея;

  10. Надевают на межплатный шлейф и антенный кабель проходную втулку, таким образом, что бы они проходили между ее выступов;


  11. Механический ремонт мобильного телефона


  12. Аккуратно вставляют поворотный механизм в нижнюю часть корпуса, таким образом, чтобы межплатный шлейф и антенный кабель не мешали повороту частей относительно друг друга. При выполнении этой операции будьте внимательны – в случае ошибочных действий вы можете повредить межплатный шлейф или антенный кабель;

  13. Закручивают винт, фиксирующий проходную втулку поворотного механизма;


  14. Механический ремонт мобильного телефона


  15. Подключают разъем межплатного шлейфа к электронной плате телефона;

  16. Устанавливают на место электронную плату телефона. При этом, следует контролировать положение контактных площадок боковых кнопок – они должны находиться перед пластмассовыми ограничителями;


  17. Механический ремонт мобильного телефона


  18. Устанавливают на место клавиатуру телефона и ее декоративную панель. При установке защитной панели вначале необходимо вставить в пазы защелки, находящиеся возле поворотного механизма;

  19. В аккумуляторном отсеке закручивают 4 винта;

  20. Устанавливают SIM-карту и аккумулятор, после чего включают телефон.


Механический ремонт мобильного телефона


В целом процессы разборки и сборки телефонов в форм-факторе раскладушка несколько более сложны, чем аналогичные процессы для моноблочных телефонов. Они требуют большего внимания к деталям и сосредоточенности. Например, в изложенной выше, последовательности сборки аппарата, особенное внимание следует уделить шагам 9 и 10. Помните, при выполнении любых работ спешка недопустима, потенциальный ущерб от ошибочных действий, всегда превышает ценность десятка сэкономленных минут. В следующей статье будет продолжено рассмотрение вопросов, связанных с механическим ремонтом телефонов «подвижных» форм-факторов.


© Печеровый Антон, Mobiset.ru
Дата публикации статьи - 24 июля 2008 г.
